Umbau Navigationselektronik – Teil 1

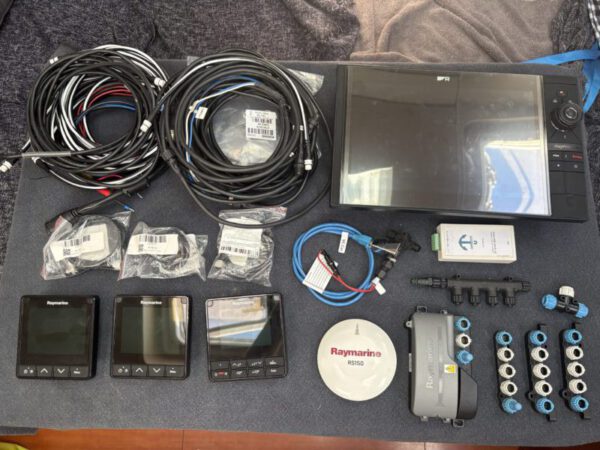

Obige Sachen müssen alle verbaut werden. In den kleinen Plastiktütchen sind noch weitere Kabel.

In einem vorherigen Beitrag „Refit Angebot“ hatte ich von meiner Zielstellung in Form eines „Schaltplans“ berichtet. Ich habe das Angebot wahrgenommen und die fehlenden Komponenten bis auf das Radar bestellt. Das Radar ist zwar ein Sicherheitsgewinn, aber alles auf einmal wäre finanziell dann doch ne Schippe zu viel gewesen.

Schon seit einiger Zeit sind alle Sachen auf dem Boot eingetroffen. Ich habe einige Testaufbauten gemacht, um zu prüfen ob auch alles so ist wie ich es mir vorgestellt habe. Dabei habe ich festgestellt das leider ein Gerät defekt ist und ein Kabel falsch war. Das defekte Gerät ist aktuell beim Hersteller Raymarine in Holland. Ich hatte alle Tests die mir Raymarine vorher gestellt hatte durchgeführt, es wird wohl auf Garantie getauscht. Das falsche Kabel habe ich dann auch richtig bestellt, es ist mit dem letzten Paket gekommen.

Ziel ist auch den alten Kommunikationsbus SeaTalk 1 komplett vom Boot zu entfernen und nur noch den neuen SeaTalk NG zu betreiben. Das ist sehr viel Arbeit, vor allem alle alten Kabel zu entfernen. Viele bauen einfach nur die alten Geräte aus, legen die neuen Kabel rein und lassen die alten als „tote“ Kabel liegen. Das ist nicht mein Stil.

Der erste Teil beschäftigt sich mit dem Herzstück, dem Plotter. Das ist mit dem Navigationsgerät im Auto vergleichbar. Das ist auch gleichzeitig das mit Abstand teuerste Gerät in dieser Umbau-Aktion.

Es ist ein Raymarine Axiom 2 Pro 12 S, somit neueste Generation. Die 12 steht für 12 Zoll, vorher war ein 8 Zoll Plotter verbaut.

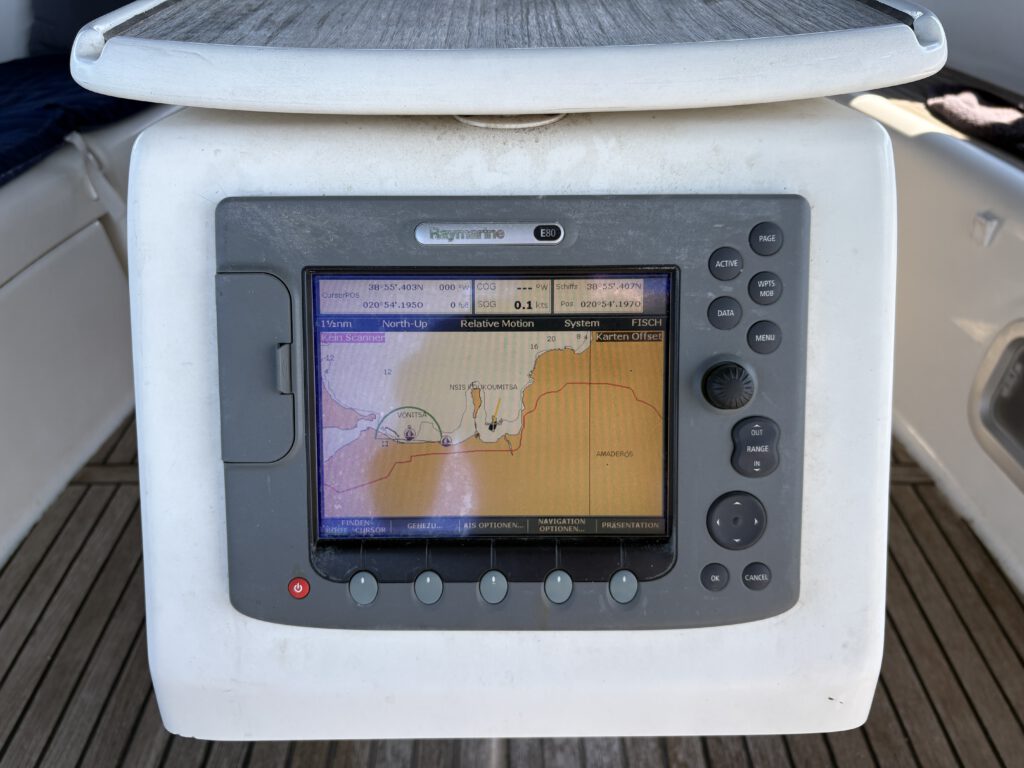

So sah es vorher aus:

Der alte Plotter ist schon sehr in die Jahre gekommen, die Karten sind sehr veraltet. Er ist im Cockpittisch unter der Tischplatte verbaut, sozusagen in Kniehöhe. Das Gehäuse kann nach links und rechts geschwenkt werden. Je nachdem an welchem Steuerstand man gerade steht.

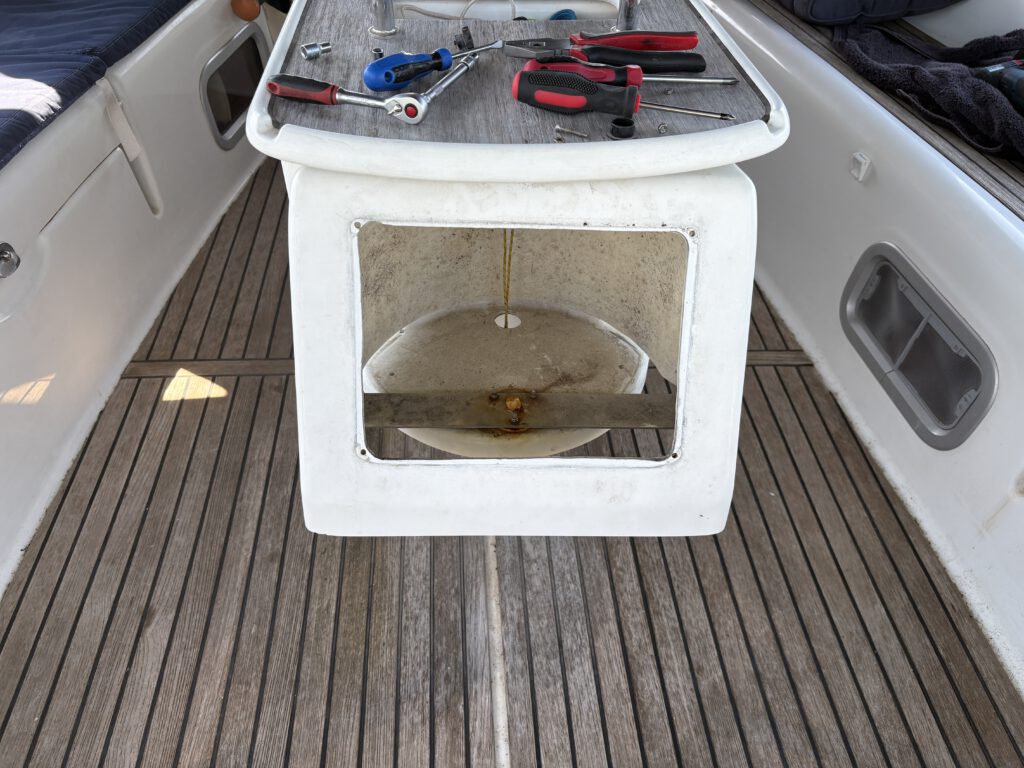

Hier ist das Gerät ausgebaut:

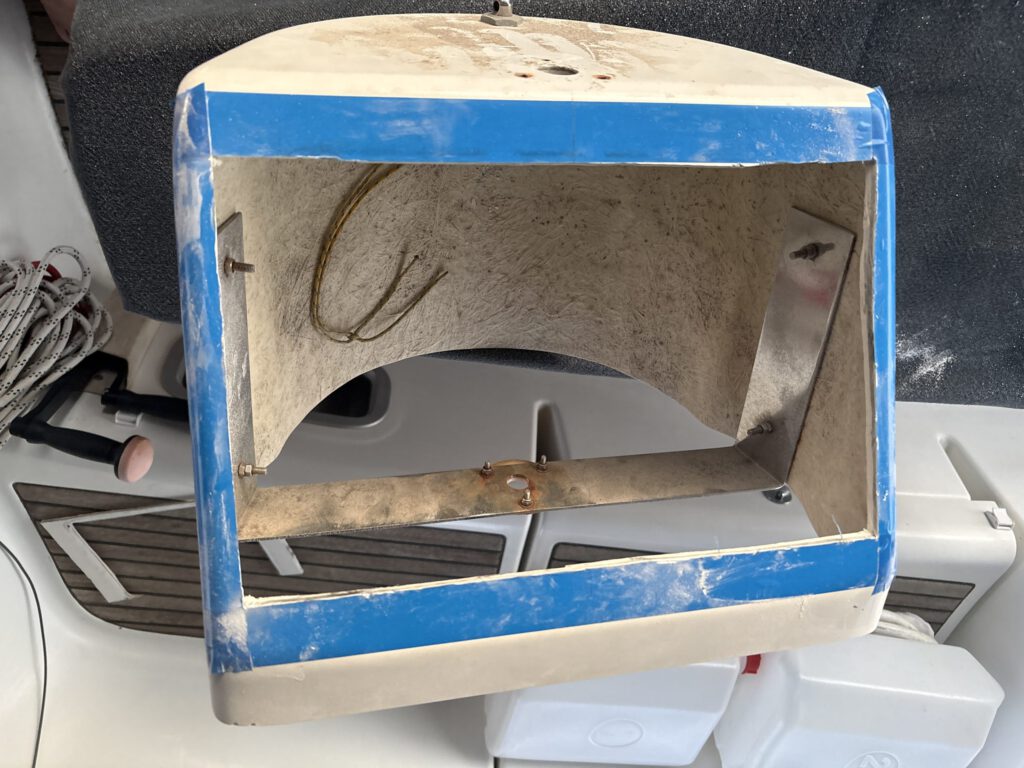

Anschließend habe ich das gesamte Gehäuse aus dem Tisch ausgebaut, um es bearbeiten zu können. Der Ausbau hat zwei Stunden gedauert, das blöde Ding wollte einfach nicht raus. Hier zu sehen, ich habe die Schnittlinien mit Klebestreifen markiert. Ich hatte nur einen Versuch und durfte mich weder vermessen, noch verschneiden. Das wäre der Supergau gewesen:

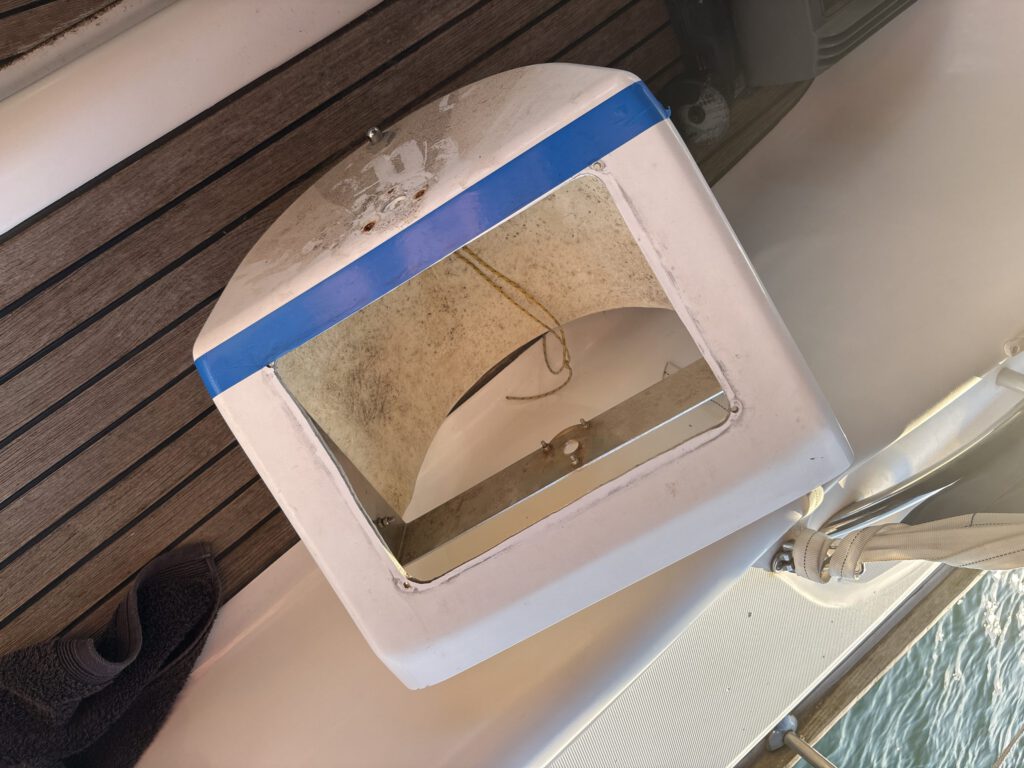

Der neue Ausschnitt ist fertig, für die Schnitte selbst habe ich eine Akku-Flex benutzt. Ich hatte mir schon in der Vergangenheit viele Akku Geräte von Bosch Professional zugelegt. Das ist auf dem Boot echt ein Segen, da ich nicht immer nach einer 230V Steckdose schauen muss. Unten links im Bild auf dem Holz der Sitzbank kann man das ausgeschnittene Teil sehen, es ist das weiße „U“:

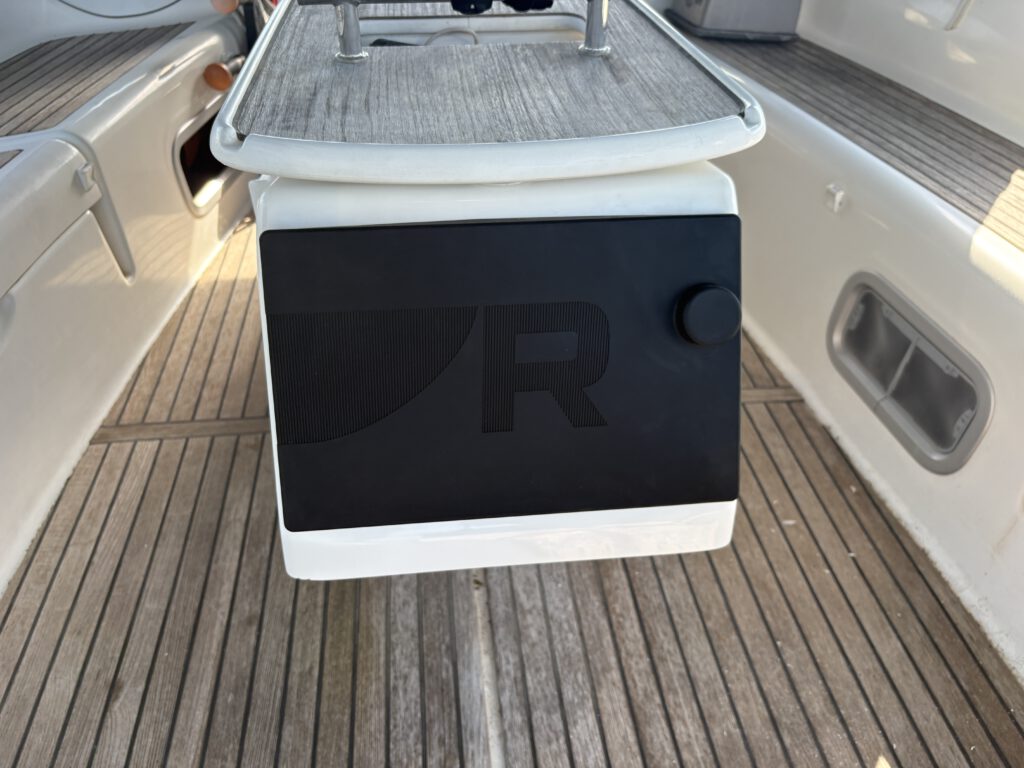

Im Anschluss habe ich die Kanten gefeilt und das komplette Gehäuse von allen Seiten mit der Poliermaschine auf Hochglanz gebracht. Dann noch den gesamten Halter so umgebaut das es künftig leichter ein- und auszubauen ist. Den Plotter in das Gehäuse eingebaut und danach alles wieder im Tisch montiert. Fertig sieht es nun so aus:

Der maximale Platz ist ausgenutzt, ein größerer Plotter wäre, zumindest in dieser Einbauposition, nicht möglich gewesen.

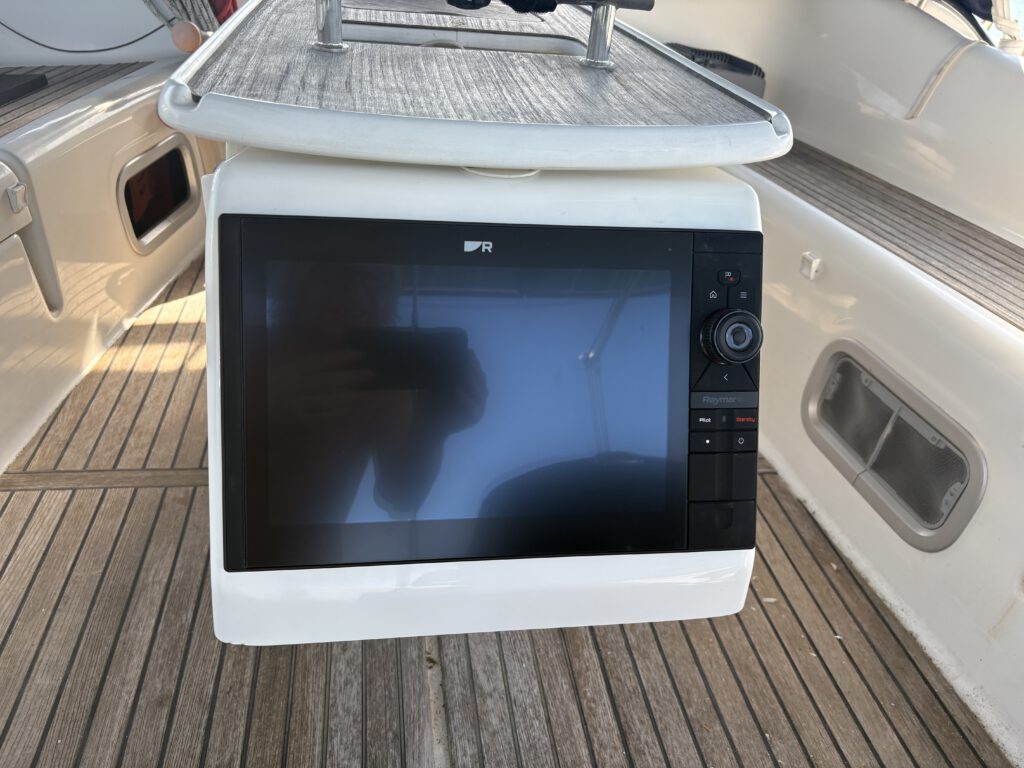

Hier ohne die Sonnenabdeckung:

Ich finde das kann sich sehen lassen und gerade ist es auch geworden, zumindest mit dem Blick durch meine 7-Dioptrien-Augen.

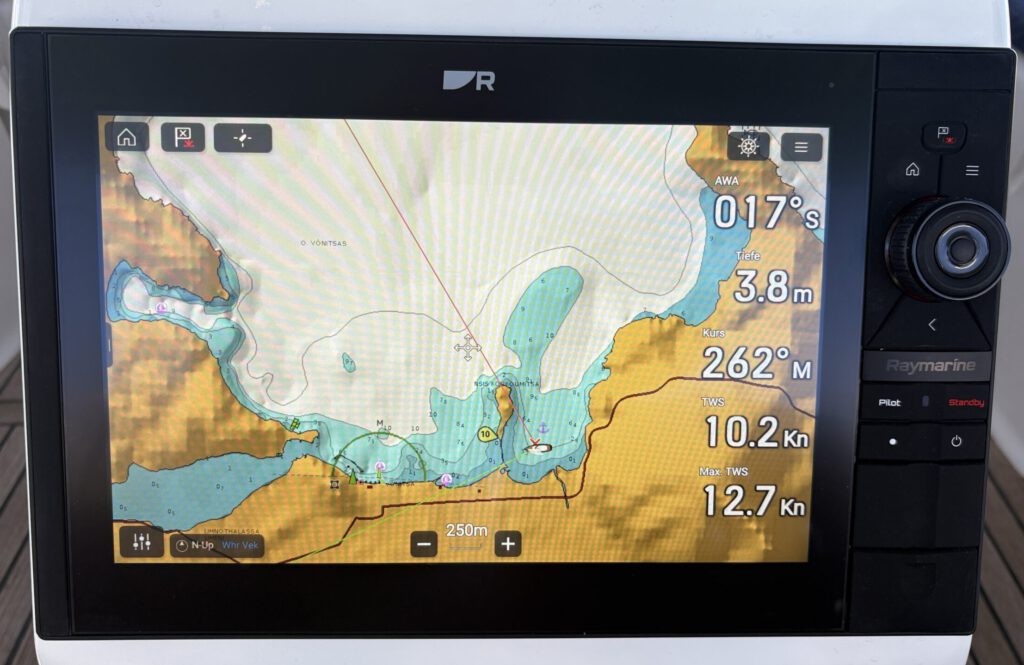

Hier ein Foto, wenn das Gerät eingeschaltet ist. Das überlagerte Muster auf dem Bild kommt vom Abfotografieren:

Die Freude über das neue Gerät ist groß und ich habe mich mit der Bedienung schon viel beschäftigt. In weiteren Teilen zeige ich wie es mit dem Umbau weitergeht.

Damit der Leser auch mal ein Zeitgefühl bekommt: Mit Softwareupdates, Verkabelung (die musste komplett neu gemacht werden, die alte konnte nicht weiter verwendet werden), bauen, polieren und das gesamte Cockpit wieder reinigen habe ich drei Tage benötigt. Allein für die Verkabelung, alte raus, neue rein habe ich einen Tag gebraucht. Ein Boot ist wie ein Flugzeug, du kommst nirgends ran. Raini weiß wovon ich spreche. Zugegeben, ich arbeite nicht hart 8 Stunden durch. meist fange ich so gegen 13 Uhr an, bis in den Abend rein. Ich bin Renter, ich muss ja nicht.

Zu dem Plotter habe ich natürlich auch neue elektronische Seekarten für das Mittelmeer gekauft. Hier auch die bessere Variante, die eine feinere Auflösung bei den Tiefenlinien hat und wo ich auch das Satellitenbild überlagern kann. Da sieht man die Fischfarmen im Wasser recht gut, von denen gibt es hier eine ganze Menge.
